一、项目描述

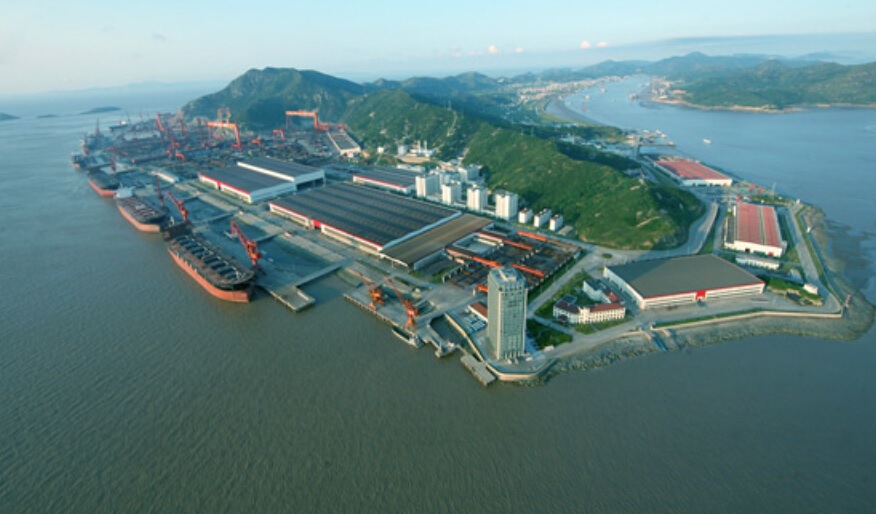

        金海重工股份有限公司创建于2005年9月，2007年7月投入造船生产，目前已发展成为大型现代化造船企业。公司注册资金38.1亿元人民币，目前总资产达380多亿元，属国家高新技术企业和浙江省工业行业龙头骨干企业；公司总面积达8000余亩，已建厂房面积70余万平方米，码头3800余米，海岸线达13000多米；拥有船坞8座，总容量达208万吨，其中最大一座50万吨级船坞，在国内乃至亚洲名列前茅.为加强船厂安全保卫工作的技术防范能力，同时也能实时查看各生产区域的状态，通过建设一套统一的安全管理视频监控平台，来有效提高公司安全管理水平，规范安全、治安管理制度，加速推进安全管理体系的建设；

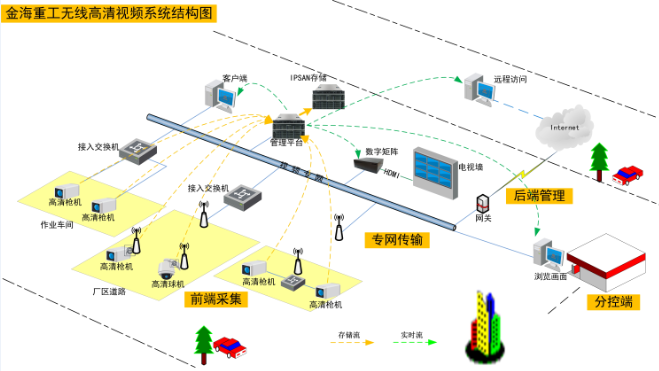

二、系统结构

        该项目厂区面积大，距离远，面临着施工难度大，周期长、成本高，工期紧等一系列问题，传统的有线方式无法完成系统的建设，在此情况下，公司经赴现场多次调研、现场测试、数据论证等多个环节，最终，采用工业级无线AP+工业级交换机等各种传输组合方案，解决在多种复杂环境下（如：重型卡车“隔断”信号传输，高温、台风、暴雨等恶劣气候）保障120路以上1080P高清视频系统应用，极大的缩短施工作业周期，减少施工作业成本，提高后期维护效率等诸多优势；

三、传输方案

  1、拓扑结构：考虑到视频流数据的实时性、稳定性，监控网络拓扑因区别于常规WIFI业务应用，不应采用网状型、MESH结构，应根据AP产品特性（如：功率、协议、频率等）及现场环境采用点对点（总线型）、点对多点（星型）、点到中继再对多点（树形）拓扑；

  2、频段干扰：为避免采用2.4G频段与其他WIFI信号相互干扰，监控AP应采用5.8GHz频段，相比2.4G频道更“干净”，此外，室外环境下5.8G适用性更强（AP设备IP66防护），能够保证在不同气候条件(晴天、雨天、雪天)下正常工作，如采用MIMO环境应考虑网络隔离;

  3、传输距离：采用5.8G传输理论距离可达十公里（天线功率满足，点与点可视，无障碍），在保证其带宽品质前提下，无线AP对视距离应控制在两公里以内，当“平视”无法避免障碍物（建筑物、移动车辆）情况下，发射端AP应选取制高点（需避雷），同接收端AP形成“俯视”角度，避免该因素所带来的影响；

  4、覆盖范围：根据AP天线规格（全向、定向）及功率（内置板状，外置天线），远距离采用定向天线，AP发送端会形成60°左右的覆盖扇区，所有该区域内接收端AP都能实现数据之间互联；

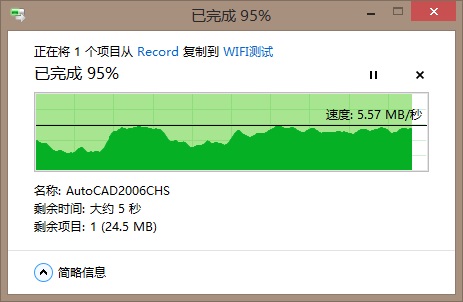

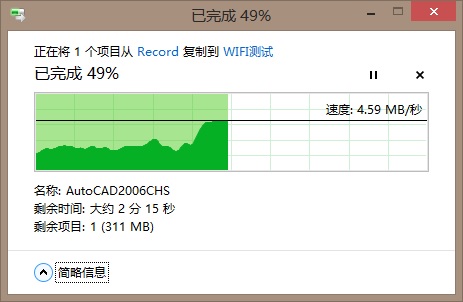

  5、网络质量测试：PING包4096字节，平均延时应小于10ms，丢包率0%，信号强度-70dbi以内，协议802.11n(ac更佳)，两个不同场景带宽测试：
